  ■PADVIEW(Windows)概要
  PAD図作成用標準コメントを付加されたC言語(C++を含む)ソースまたは通常のC言語ソースから、自動的にPAD図を生成し画面表示で確認を行い印刷するツールです。
標準コメントを適切に記述すれば、C言語のソース行を用いずに日本語で分かり易く説明されたPAD図が作成できます。
対象ファイル選択から、PAD図自動生成、PAD図を画面でソースと対比しながら表示確認、指定プリンタへの印刷までを効率の良いウィンドウ操作で行えます。

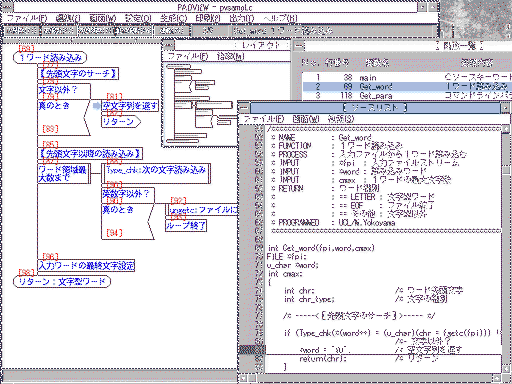

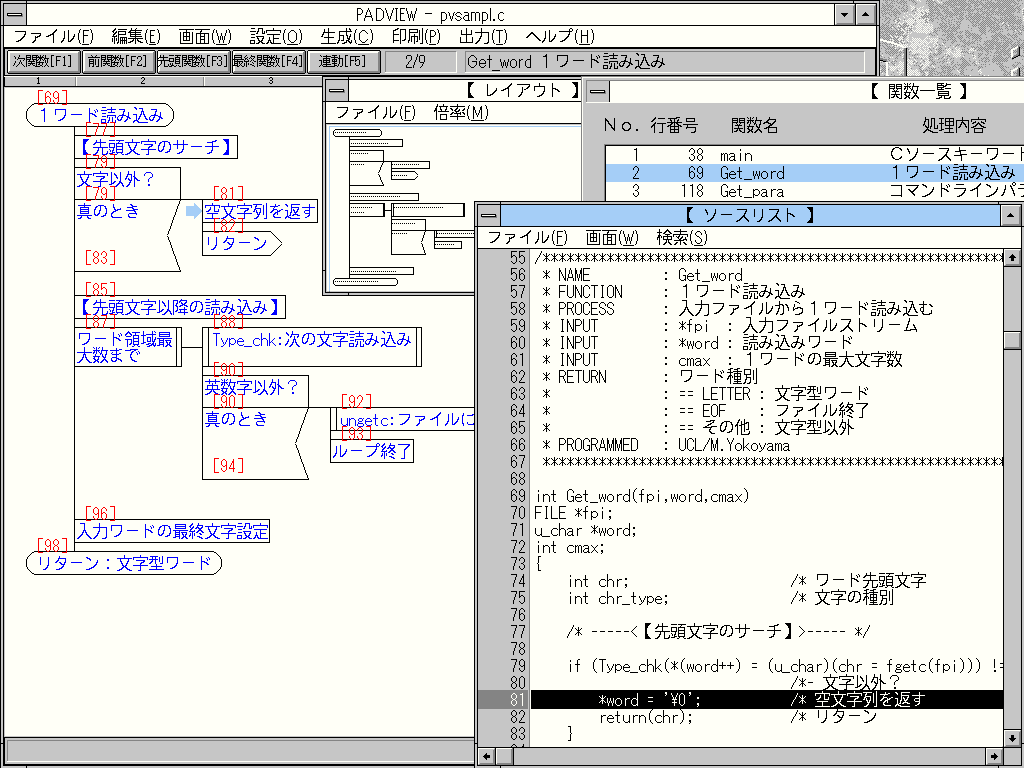

PAD図レイアウト表示画面


画面をクリックすると拡大して表示します。

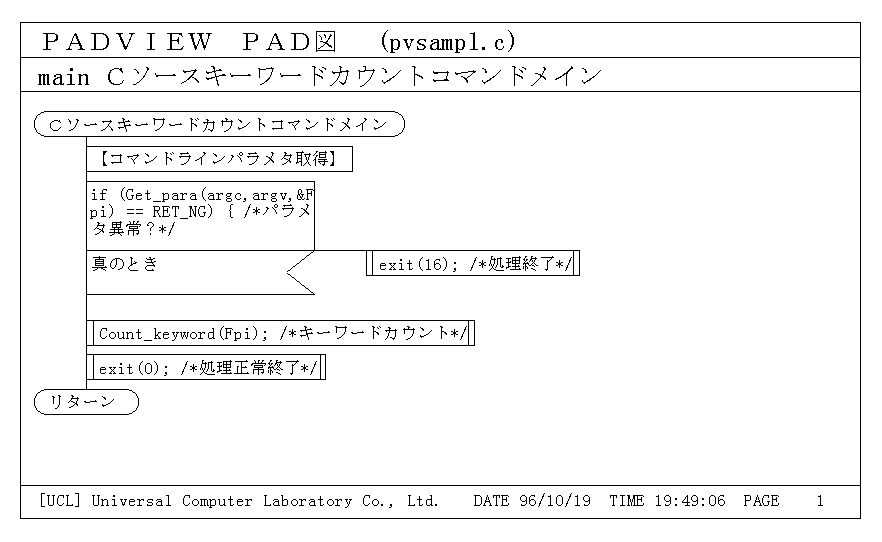

PAD図印刷結果


画面をクリックすると拡大して表示します。

▲このページのトップへ




■PADVIEW(Windows)機能一覧

【ファイル】
ファイル選択ダイアログボックスから処理ファイルを選択します。
【PAD図表示】
PAD図表示ウィンドウに生成されたPAD図を表示します。
マウスでPAD図文字列を指定することにより、選択されたPAD図に対応するソース行にカーソルを移動します。
【ソース表示】
ソースリスト表示ウィンドウに現在表示されているPAD図に対応するソースリストを表示します。
マウスでソース行を指定することにより、選択されたソース行に対応するPAD図にカーソルを移動します。
【レイアウト表示】
PAD図全体のレイアウトを1/2から1/10の倍率でレイアウト表示ウィンドウに表示します。
レイアウト表示ウィンドウの矩形カーソルを操作することにより、PAD図表示ウィンドウの表示移動ができます。
【関数一覧】
関数一覧をダイアログボックスに表示し、処理すべき関数を選択します。
【関数移動】
現在選択ファイル内の次/前関数、先頭/最終関数のPAD図に移動します。
【カーソル連動】
PAD図カーソルとソースリストカーソルの連動/非連動を切り替えます。
【生成】
生成用パラメタを設定し、PAD図を自動生成します。複数ファイルの一括生成もできます。
ソースに書かれた標準コメントを使用する/しない等が指定できます。
【印刷】
印刷用パラメタを設定し、次のリストを印刷します。
 a表紙 b関数一覧 cPAD図dソースリスト
表紙および各ページの上下見出しにはユーザ固有の書式が設定できます。
LIPS系プリンタへダイレクトに出力あるいはプリントマネージャに登録されているプリンタへ出力できます。
【PAD図出力】
PAD図をテキストファイルに出力します。
【環境設定】
PAD図表示ウィンドウに表示されるPAD図のボックス幅等を設定します。
【色設定】
生成用コメントのキーワードをユーザ定義します。
【キーワード設定】
生成用コメントのキーワードをユーザ定義します。
【ソース編集】
ユーザ指定のエディタでソースファイルの編集を行います。

  ■PADVIEW(Windows)動作環境
CPU
80486以上
メモリ
8MB以上
ディスク
4MB以上
ディスプレイ
640×480ドット、16色以上
プリンタ
Windows で使用可能なプリンタ
(CANON LIPS 系プリンタでは高速なダイレクト印刷可能)
OS
Windows 3.1
Windows95(16ビットアプリケーションとして動作)
▲このページのトップへ

  CDSシリーズ関連ツール
  ■モジュール構造図作成ツール TREEVIEW(Windows)
  モジュール構造図作成用標準コメントを付加されたC言語(C++を含む)ソースまたは通常のC言語ソースから、自動的にモジュール構造図を生成し画面表示で確認を行い印刷するツールです。
複数のC言語ソースファイルを指定し、システム全体に渡るモジュール構造図が作成できます。
生成したモジュール構造図から不要な関数の削除、関数説明の修正ができます。
対象ファイル選択から、モジュール構造図自動生成、モジュール構造図を画面でソースと対比しながら表示確認、指定プリンタへの印刷までを効率の良いウィンドウ操作で行えます。

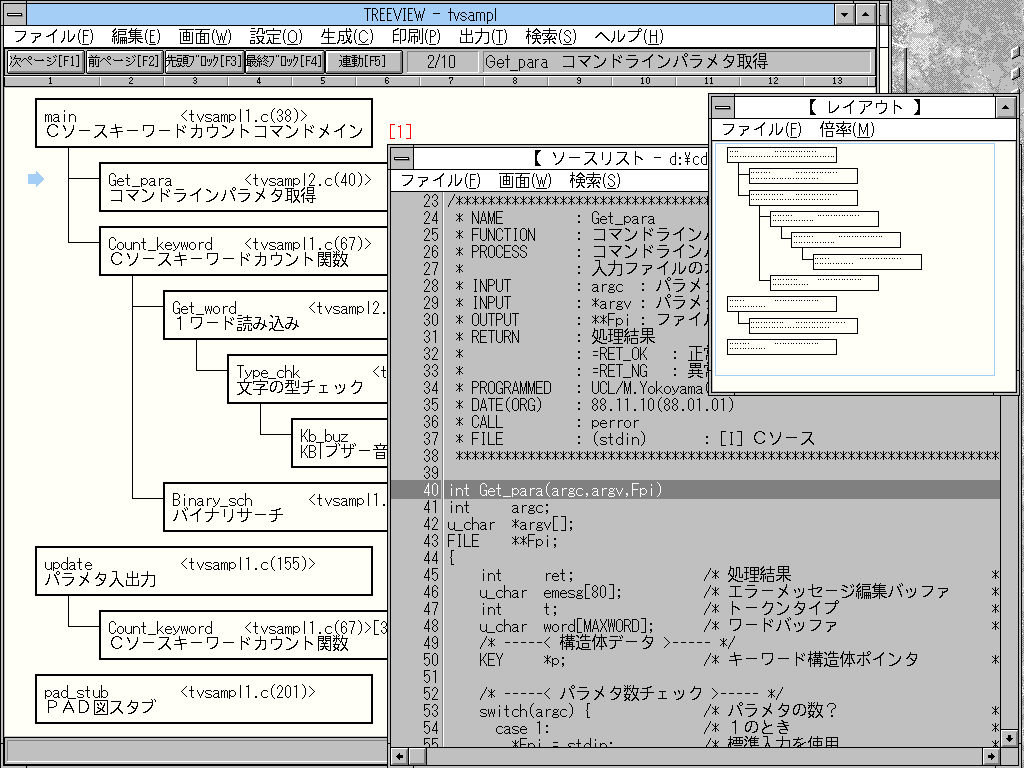

モジュール構造図レイアウト表


画面をクリックすると拡大して表示します。

▲このページのトップへ

  ■関数仕様書作成ツール DOCVIEW(Windows)
  関数仕様書作成用標準コメントを付加されたC言語(C++を含む)ソースから、自動的に関数仕様書を生成し画面表示で確認を行い印刷するツールです。
対象ファイル選択から、関数仕様書自動生成、関数仕様書を画面でソースと対比しながら表示確認、指定プリンタへの印刷までを効率の良いウィンドウ操作で行えます。

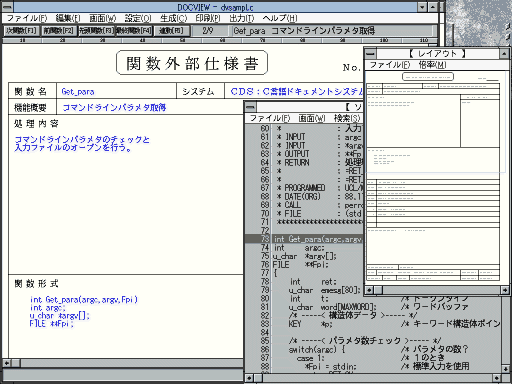

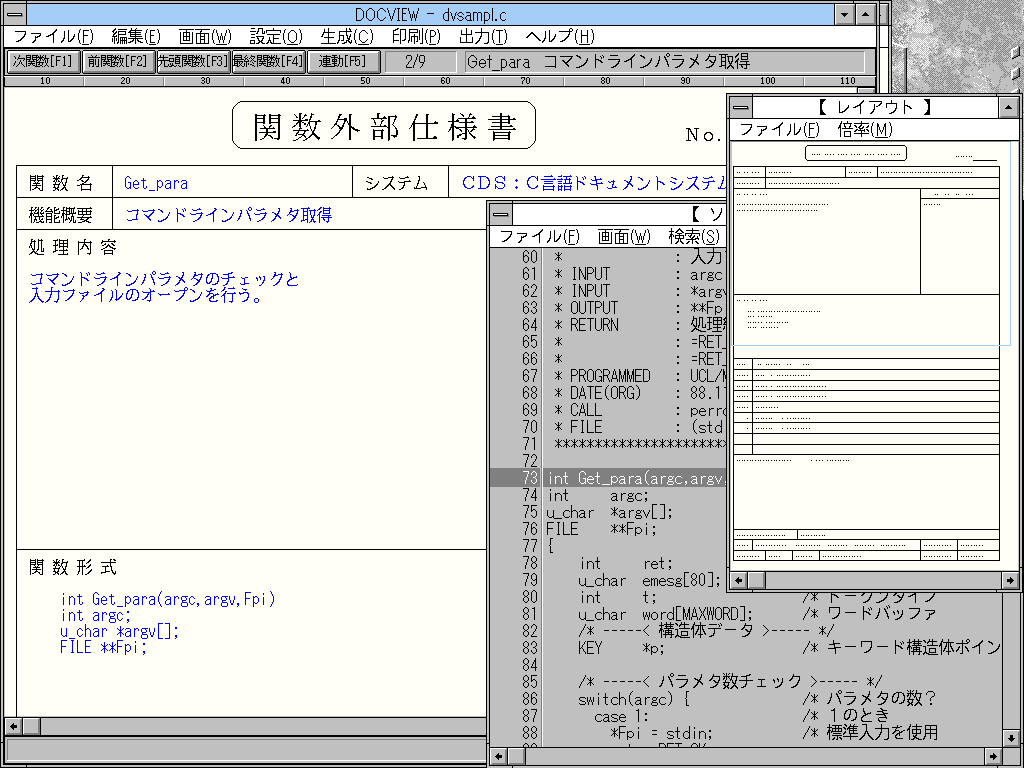

関数仕様書レイアウト表示画面
